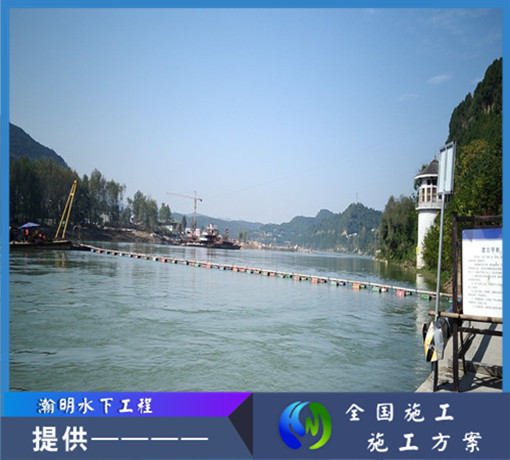

水下管道铺设施工工艺流程：管节运至现场→现场焊接组装→焊接检验→管道接口处防腐→管道试压→管道冲洗消毒。质量保证措施：钢管制作时为减少焊接应力和焊接变形，应采取合理的焊接顺序、对称、分段等焊接方法。沉管沉放钢管安放采用整体浮运、起重船、分阶段控制下沉的施工方法。下水前管道两端管口采用闷板封堵，并在闷板上设置进水管、排气管和阀门。经计算钢管整体浮运所承受浮力足以使钢管漂浮，不需借助浮筒等外力，两根钢管均采用单管下沉，连续施工时间大约12小时。大运河沉管施工测量控制大运河沉管段应在支墩浇筑时设置管线沉放的导标，控制管线的顶高和轴线位置，只要将管体缓缓搁置在支墩上，略作轴向调整即可。下沉时在中间水平段上各系3根测量绳，根据水面高程及测量绳的读数来测量控制沉管下沉的速度及平衡。施工工艺流程沉放前准备工作（包括对沟槽、砂垫层的复查整改）→管体下水→拖轮拖引钢管浮运沉管区域→起重船起吊就位→打开闷板上的排气阀100进水阀与100泥浆泵联接→注水下沉→岸堤上挖机在轴线位置调整沉管位置→符合检查验收要求→工作船撤离。
