过湖管道下沉方案

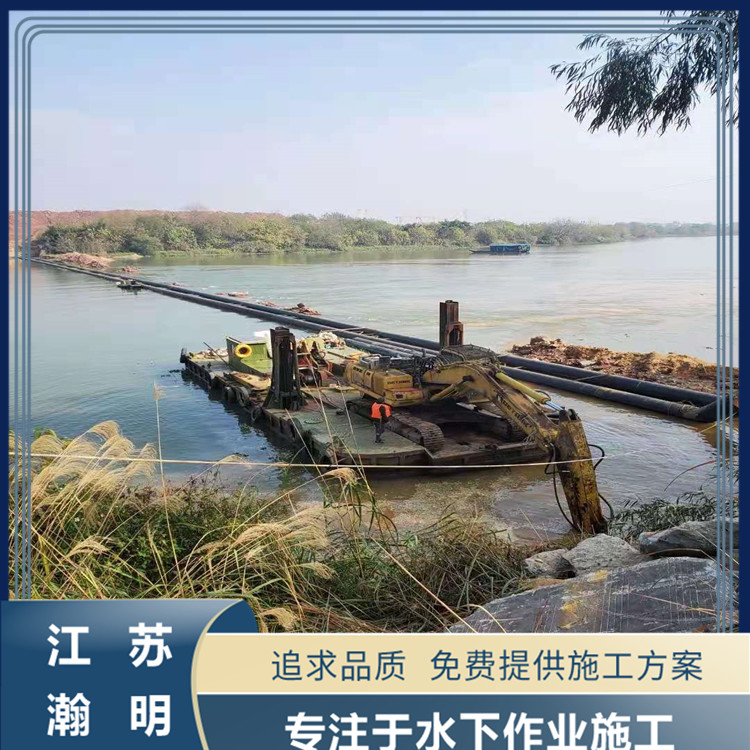

  过湖管道下沉方案：管道由拖轮拖离施工平台后，应在管道两端及中间，每间隔约30m设一艘100M80t的定位驳船，通过定位驳船使管道置于管槽轴线的水面上。然后利用水上焊接、拼装平台对接成整管，整条管道焊接拼装完后，两端仍用封板临时密封，在北岸封板上设置1个注水闸阀，在南岸封板上设置1个排气闸阀，并在水面按规范要求注入气压检测，经整管气压检测合格后，即可进行整管充水下沉就位安装。为了保证整条管道在注水下沉翻转入槽过程中，管道不被破坏，管道宜每间隔约30m设一艘起吊船。除合理、科学布设各吊点的位置外，在吊具中滑轮组、吊勾、吊耳和钢丝绳的吊重能力要大于理论吊力的2-3倍。当各项工作准备就绪，可由现场指挥组总指挥长下达注水沉管指令，打开管道两端注水闸阀和排气阀。可用一台每小时供水量100—200m的潜水泵于北岸管端封板注水闸阀处注水，并把南岸管端封板处的排气阀门打开。随着注入管道水量增加，各起吊船负责人要随时将各吊点的下沉情况及时向总指挥长汇报，由总指挥长下达各吊点松缆指令，各吊点应协调作业逐步松缆使管道翻转下沉。在沉管过程中，应谨慎地操作牵引起重设备，让最低处先下沉，以防止充水不均匀。待管道翻转下沉至距离设计槽底还有1m时，用全站仪检查管道各吊点的平面位置是否与设计管槽轴线相一致，若不一致，要进行必要的调整使之符合要求，然后才能继续充水下沉，直至整管下沉入槽就位。

沉放完下游管道后，则再将上游管道拖入河中摆动就位后按上述施工工艺进行沉放。经检查两条管道沉放位置达设计要求后即进行管道水下试压，试验压力为0．9MPa，如试压达不到规范要求时，即将管道浮出水面检查重新处理，然后重新下沉就位安装，直至水下试压达到规范要求为止。水下铺设管道的允许偏差应符合下列规定：轴线位置允许偏差为50ram，高程允许偏差为一100mm。水面以上的管道必须敷设在原状土地基或经过开槽后回填密实的土层上，其管底必须铺设砂垫层并密实，垫层厚度不小于200mm。施工放样：管槽开挖前，用GPS全球定位仪将过河水管的轴线用浮标在水面上标出，并在左、右两岸各设一对岸上导杆，并在过河管道轴线的左、右岸水边各设立水尺一把，作为控制挖槽各断面标高的依据。施工过程用全站仪进行跟踪定位，以确保施工船舶不偏离作业范围。
