泰州沉管施工项目公司水下管道的铺设施工

发布日期:2024-01-20    人气:23888    栏目:沉管施工

泰州沉管施工项目公司水下管道的铺设施工

江苏瀚明建设工程有限公司

沉管施工团队期待与您的合作

水下管道一般有两种铺设方式:

  1、铺设在水底上;

  2、埋设在水底下沟槽内;

  埋设在水底下沟槽内时,沟槽内管顶铺设深度一般为管径的3-4倍,以避免船只抛锚,河床冲刷等影响。海下管道的埋地铺设,还应防止风暴时管道可能浮漂或下沉,为此,管道应埋设在海床下足够深度。此外,如果水道较深,水底之上铺管不会影响航运,水底平坦,沿管线没有障碍物和悬空地,管道不会因船只抛锚、流体动力、土壤液化、床底土运动、河床冲刷或其他原因引起破坏,则可将管道直接铺设在稳定的河床或海床上。

  水底直接敷设的管道抗震性能要优于水下沟槽埋设。

  二、水下沟槽开挖

  管道水下沟槽敷设一般有3种情况:

  1、先挖槽后埋管;

  2、挖槽和埋管同时进行;

  3、先放管后沉入土内。

  这些方法的选择取决于水底土质、水系宽度和深度等因素。

  先挖槽后埋管的优点是施工设备简单;缺点是管线定位不易准确,槽底平整度差,沟槽准直度低,而且易于回淤。因此,当采用这种方法时,应适当选择槽底宽度和开挖深度。底宽一般为管外径加0.8-1.0m。开挖深度根据回淤情况而定,边坡系数为12-14。粘土河床的回淤情况并不严重,沙土回淤迅速。常用的水下沟槽开挖方法和设备有爆破法、岸式索铲、挖泥船、高压泵船等。

  爆破法开挖:适用于岩石河床;

  岸式索铲:适用于狭窄水系。铲斗用岸上卷扬机曳引。铲斗顺滑道往上拉,随着挖深增加而往下放滑道。这种方法可以比较准确地控制沟槽的平面位置和准直度。

  挖泥船和高压泵船:水系宽阔一般用抓斗式或多斗式挖泥船开挖水下沟槽的方法,土方卸在沟槽水流下游一侧,或由驳船运到远处;河床土质松散,可用高压泵船以高压水流冲射水底土层进行开挖。

  用船或其他浮动设备开挖时,挖泥船等应临时锚舶,以保证沟槽中间位置准确。水下沟槽中间线用岸标或浮标显示,并用经纬仪或激光准直仪测量。条件允许时,可在两岸标之间拉设管道中间线,以中间线为准用标尺或锤球可测水下沟槽的位置和槽底高程。

  为了防止回淤影响,可以采用分段开挖铺管的施工方法,以缩短水下晾槽时间。



三、管道的水下铺设

  1、浮漂拖航铺管:

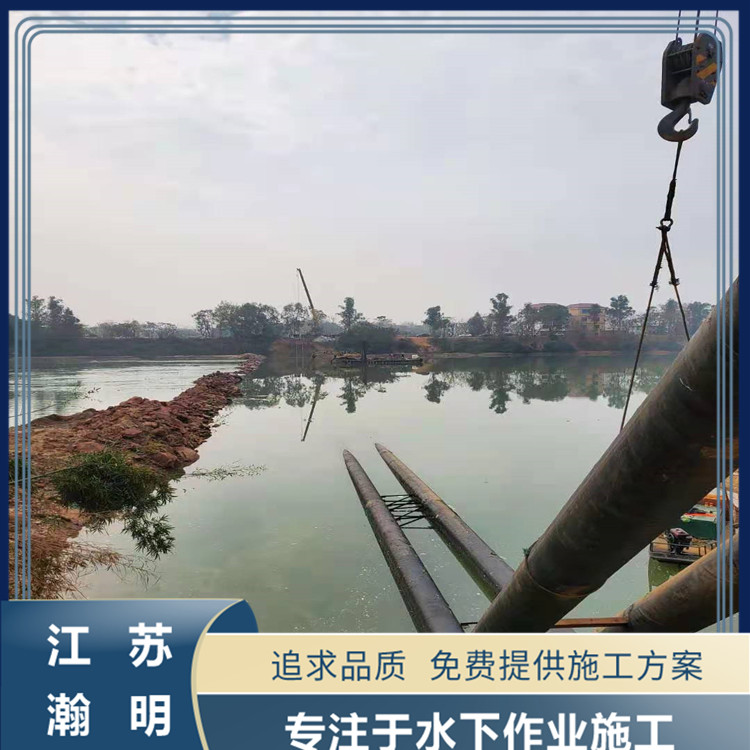

  浮漂拖航铺管的方法是先在岸边把管子连接成一定长度的管段,管段两端堵板,浮漂拖航到铺管位置,灌水入管,下沉到水底或沟槽内,取下堵板,然后将各管段之间在水下接口。

  如果水系较浅,有纵深岸边,岸边与水面高差不大,可在过河管中间延长线的岸边原地面制备管段;或者岸边与水面高差较大,就须开挖岸边,减少与水面高差,并在开挖区内减少地下水位后再制备管段。预制管段用船只或用设在对岸的曳引设备(卷扬机、拖拉机等)浮拖。

  但多数情况是岸边预制的管段与水系平行,管段制备后装上浮筒推入水中,在水面上由船浮漂拖航。

  管的两端采用法兰盘螺栓堵板。在堵板上设有直径1/2"--1"的放气孔和进水孔。

  管段由水面浮航到沟槽上方,由定位起重船吊放入槽,管段下放到沟槽内。

  管段水下定位及接口均由潜水工工作。潜水工用通讯工具与定位起重船联系,调正定位船锚泊位置和船上起重臂工作,使下沉管段与已铺管段对口。

  2、水底拖曳铺管

  当长度较大的管段采用浮航困难时,可在水底拖曳。拖运时受风浪、潮汐等影响较小,作业施工保护,不需牵制船,但拖运马力较大。适用与长距离深水铺管,如向海中铺设排污干管。

  如管道分段预制,则应在拖曳过程中将管道逐段接口,增长拖曳长度。管道一次拖曳长度可达数十米。

 3、铺管船铺管

  将管子用运管船运到铺管船上,在铺管船上进行管段接口后,沿铺管船上的滑道、管托架等装置,下入水底。这种方法适用于长距离管段远离岸边的铺管工作。

  4、冲沉土层铺管

  水底铺设的管段,如采用预先挖沟的方法,管线定位、沟槽准直、沟底平整等质量不易保证。为了避免预先挖沟引起的缺点,可采用冲沉法铺管。

  冲沉法铺管是先把管子放在水底,然后用冲泥器把高压水射向管底土层,使管底土液化,丧失承载能力,管道就埋入水底。液化土层的厚度一般为管径的3-4倍。

  采用这种方法的前提条件是管底土层为可被液化的。

  5、综合作业船铺管

  预挖水下沟槽铺管的方法的缺点是沟槽可能发生回淤,弃土和回填土工作量大。为了克服这种缺点,可采用综合作业船铺管。

  沟槽由水泵喷射高压水冲挖,挖出的土由砂泵抽升到后部回填沟槽,使沟槽晾槽时间减少到较短,而且取消了回填土的远距离搬运。
